Sicurezza in vetro per ponti

vetro di sicurezza per ponti

La protezione dal rumore e dalle cadute sui ponti può essere molto funzionale e decorativa allo stesso tempo. Hammerglass AB offre soluzioni di vetratura e fissaggio per tutte le soluzioni di ponti possibili e immaginabili: strade, ferrovie, ponti pedonali e ciclabili. Grazie all'ampia gamma di metodi di fissaggio per l'installazione dei pannelli Hammerglass, un ponte può essere molto più di un semplice passaggio. L'impiego della nanotecnologia fa sì che gli inquinanti provenienti dai gas di scarico, dal petrolio e dall'asfalto non aderiscano facilmente al vetro Hammerglass come invece accade al vetro comune. La durata di vita stimata dell'Hammerglass è di oltre 40 anni.

colore e luce

Il colore e l'illuminazione a LED creano un accattivante effetto cattura-sguardi. I pannelli Hammerglass possono essere stampati tramite serigrafia o stampa digitale, per cui non ci sono limiti alle possibilità di personalizzazione. I dischi possono essere decorati con stemmi comunali o con motivi ripetuti a intervalli regolari. Per serie più grandi di pannelli è possibile produrre vetri martellati impregnati colorati. Un vetro martellato stampato o colorato con illuminazione a LED crea un attraente punto di luce nell'oscurità della notte.

vetri per ponti STRADALI

Non esistono due ponti uguali. Nelle aree densamente popolate è spesso necessaria una soluzione che riduca il rumore, mentre in altri casi può essere preferibile una protezione anti-spruzzi o una protezione anti-caduta.

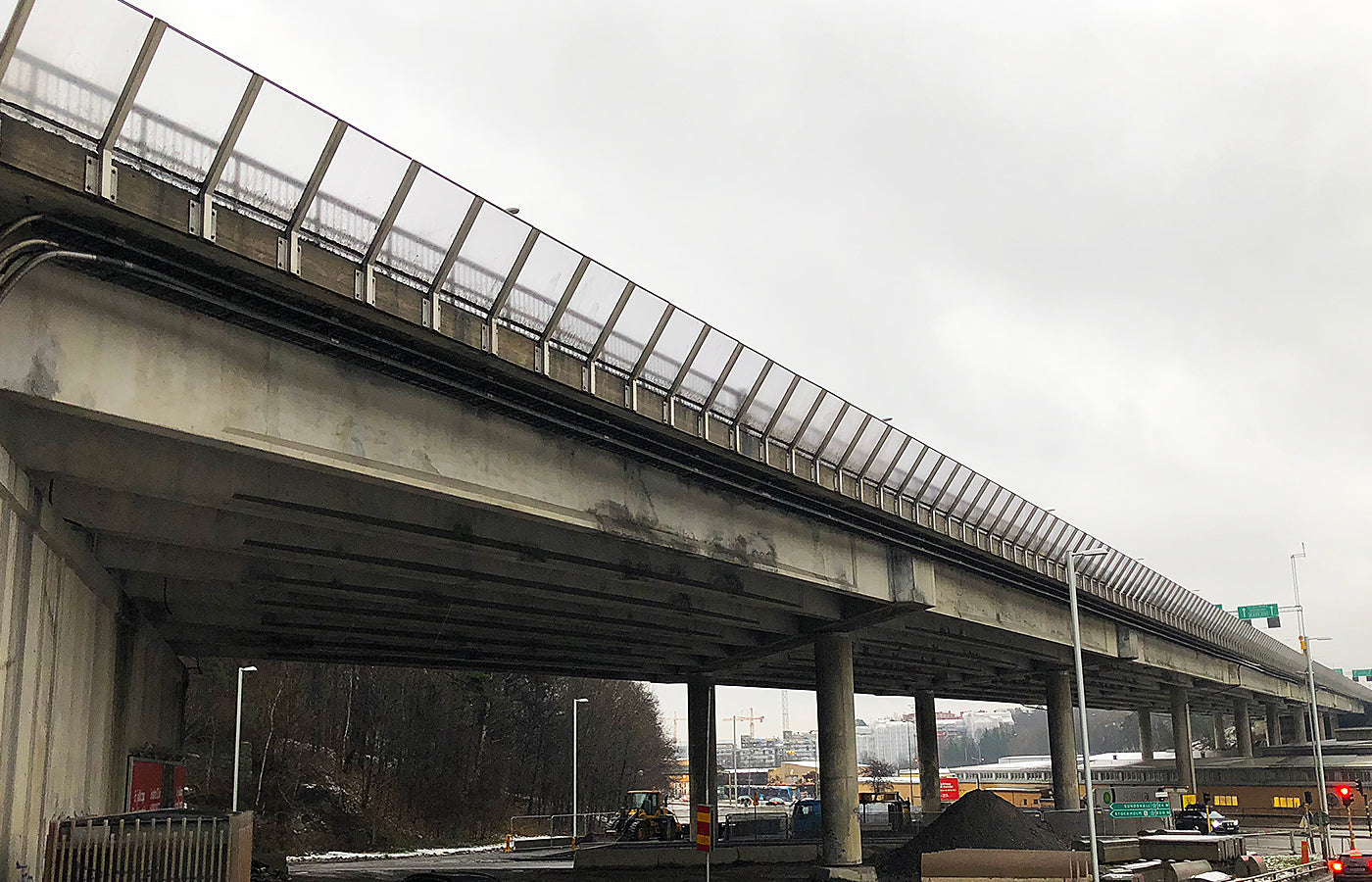

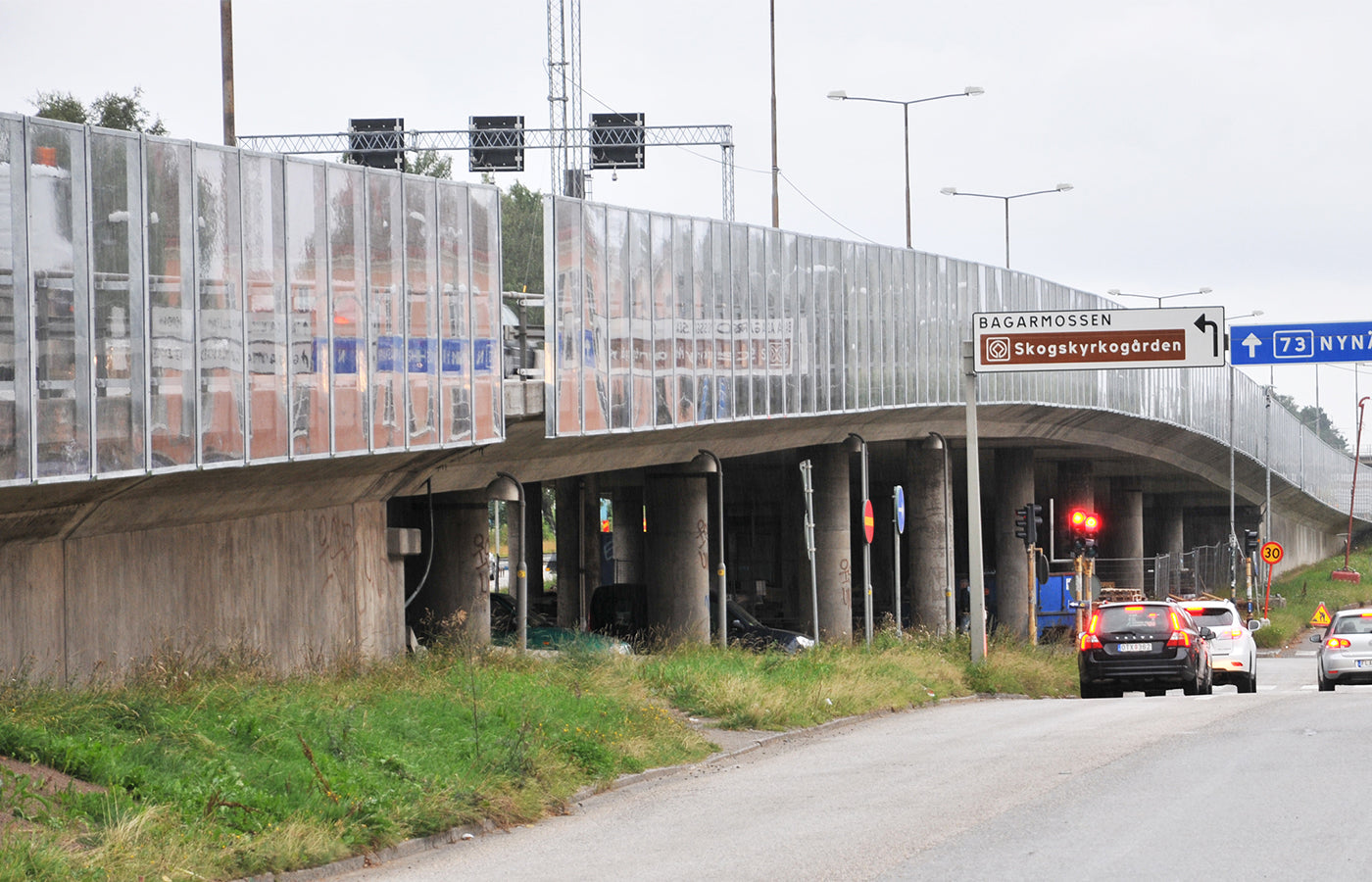

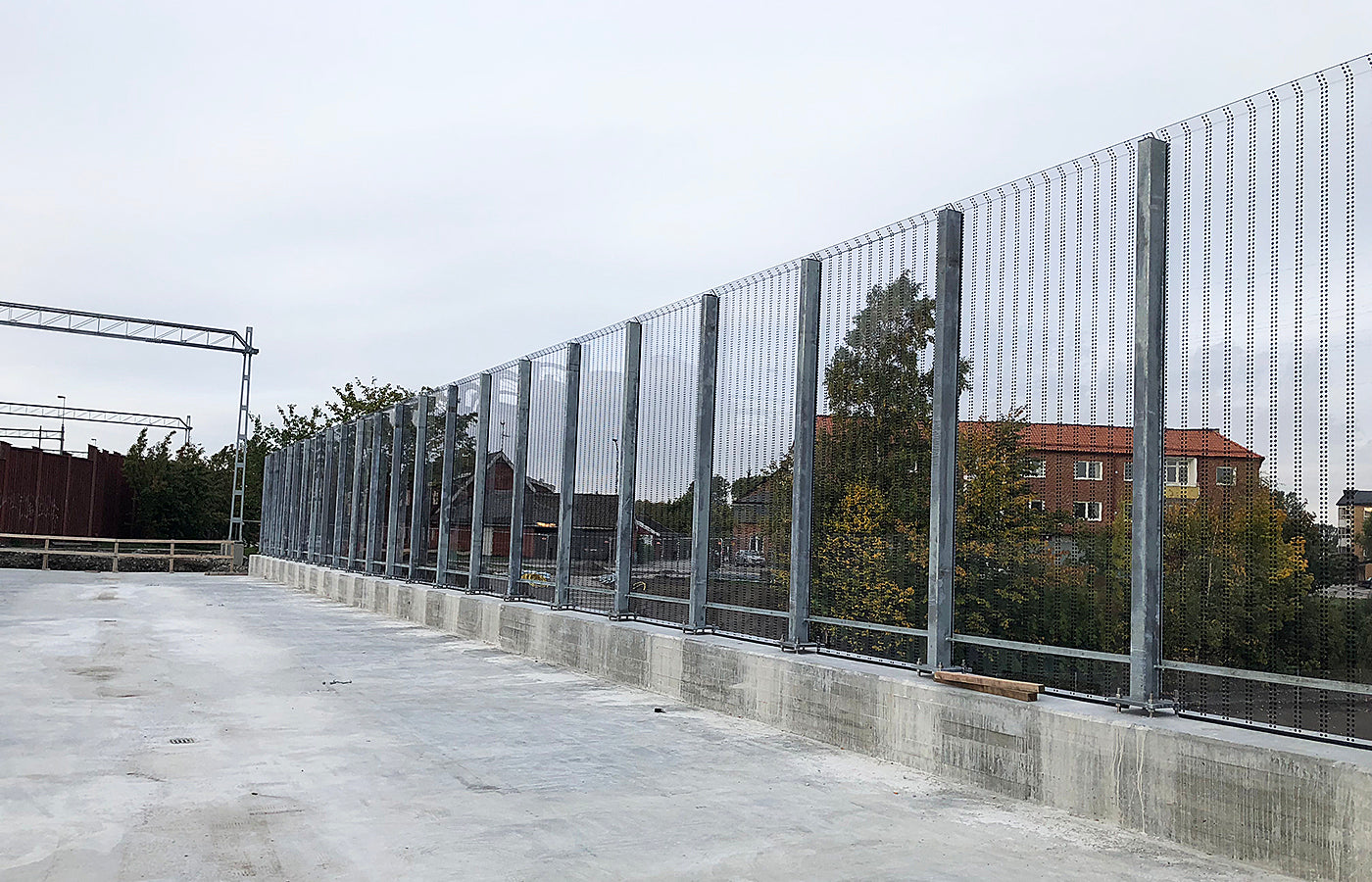

PROTEZIONE DAL RUMORE

I sistemi BRIDGE-2 e BRIDGE-3 sono sistemi completi di barriere antirumore da installare sui ponti lungo strade o ferrovie. A seconda della progettazione del ponte, le strutture vengono fissate ai pilastri del ponte o lateralmente alla trave di bordo del ponte.

• BRIDGE-2: Pali zincati a caldo per montaggio laterale su pali di ponti

• BRIDGE-3: Sistema marcato CE per montaggio laterale sulla testa di ponte

• I pannelli Hammerglass vengono montati all'esterno dei pali con una piastra di supporto esterna e un robusto profilo di serraggio

• altezza fino a 6 metri

• I motivi stampati impediscono agli uccelli di colpire le finestre

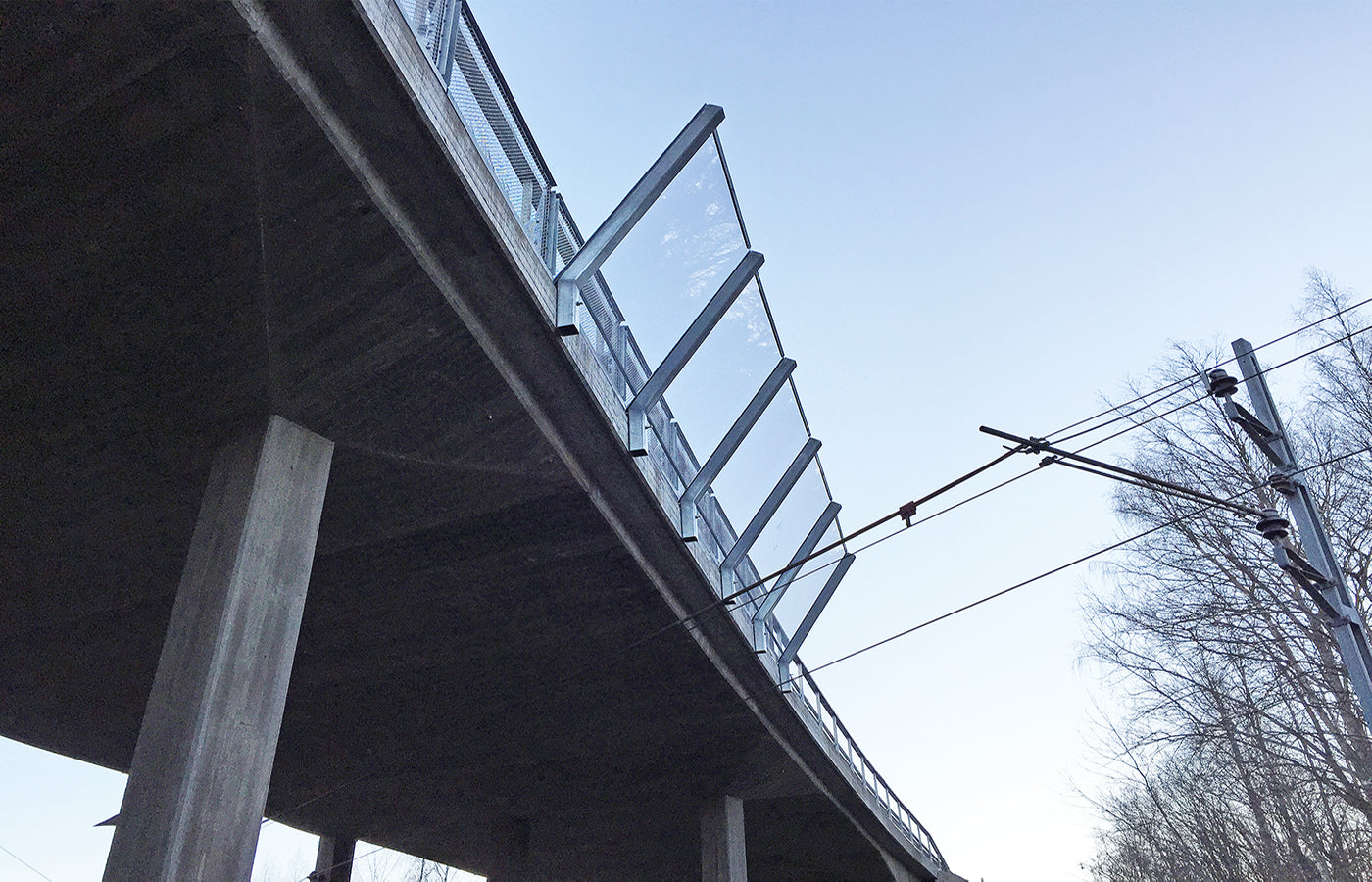

GRIGLIA A SPRUZZO

Il robusto paraspruzzi Hammerglass è progettato per viadotti/intersezioni con carreggiate su più livelli. Il sistema di pali inclinati si basa sullo stesso principio degli scudi di protezione elettrica Hammerglass. Di solito la struttura viene avvitata lateralmente alla trave di bordo del ponte, ma nei progetti di ristrutturazione o di nuova costruzione di ponti il ​​sistema di pali può essere montato anche con una piastra di base sotto il montante della ringhiera.

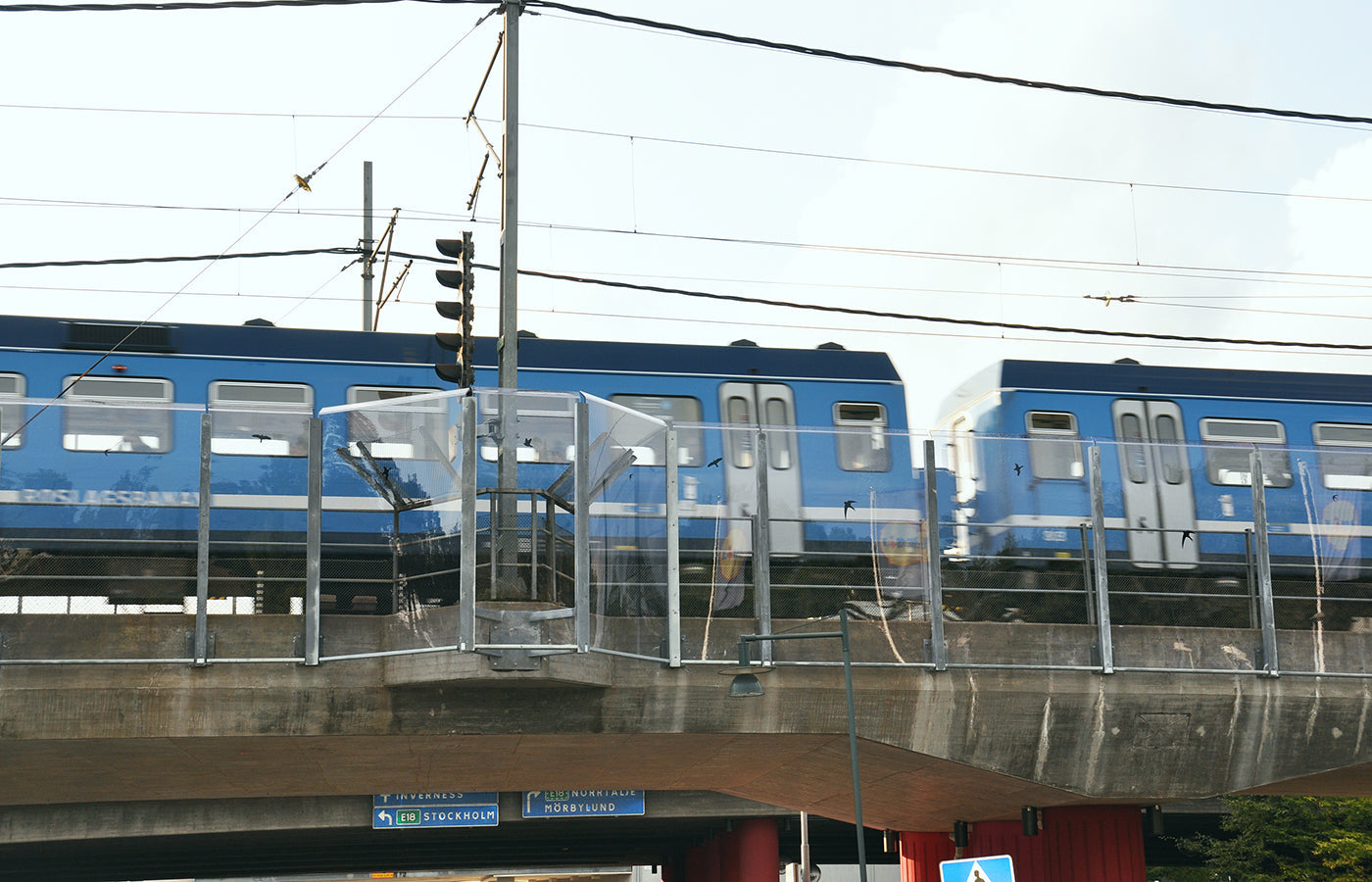

vetri per ponti FERROVIARI

I ponti ferroviari solitamente richiedono soluzioni costruttive particolarmente stabili per resistere alle vibrazioni e alla pressione del vento dei treni in transito. I sistemi di isolamento acustico Hammerglass BRIDGE e GROUND soddisfano i più elevati requisiti di stabilità e sicurezza quando vengono installati lungo le linee ferroviarie.

SILENZIATORE SUL MURO

GROUND-2 è un sistema di barriera antirumore con marchio CE, dotato di soluzioni collaudate per il fissaggio di acciaio e vetro martellato. GROUND-2 è progettato per il montaggio a parete mediante gruppi di viti.

Quando il sistema Hammerglass GROUND viene installato su un ponte ferroviario, tutte le barriere sono dotate di barre di messa a terra e ogni sezione è messa a terra separatamente.Una curvatura a 45 gradi nella parte superiore dei pannelli Hammerglass rafforza la struttura, contribuendo nel contempo a ridurre efficacemente il rumore a bassa frequenza dei treni.

• Un sistema completo marcato CE con gruppi di viti per il montaggio a pavimento o a parete
• I pannelli vengono montati all'esterno dei pali con un robusto profilo di serraggio
• Messa a terra separata delle singole sezioni
• Parte superiore dell'ombrello angolata per una maggiore stabilità
• altezza fino a 6 metri
• Disponibile con motivi stampati per impedire agli uccelli di colpire gli schermi

SILENZIATORE NELLA TRAVE DI BORDO DEL PONTE

Quando il sistema Hammerglass BRIDGE viene installato su un ponte ferroviario, tutte le barriere sono dotate di barre di messa a terra e ogni sezione è messa a terra separatamente. Una curvatura a 45 gradi nella parte superiore dei pannelli Hammerglass rafforza la struttura, contribuendo nel contempo a ridurre efficacemente il rumore a bassa frequenza dei treni.

• BRIDGE-2: Pali zincati a caldo per montaggio laterale su pali di ponti
• BRIDGE-3: Sistema marcato CE per il montaggio sul lato della trave del ponte
• I pannelli Hammerglass vengono montati all'esterno dei pali con una piastra di supporto esterna e un robusto profilo di serraggio
• Messa a terra separata delle singole sezioni
• Baldacchino angolato per una maggiore stabilità
• altezza fino a 6 metri
• Disponibile con motivi stampati per impedire agli uccelli di colpire gli schermi

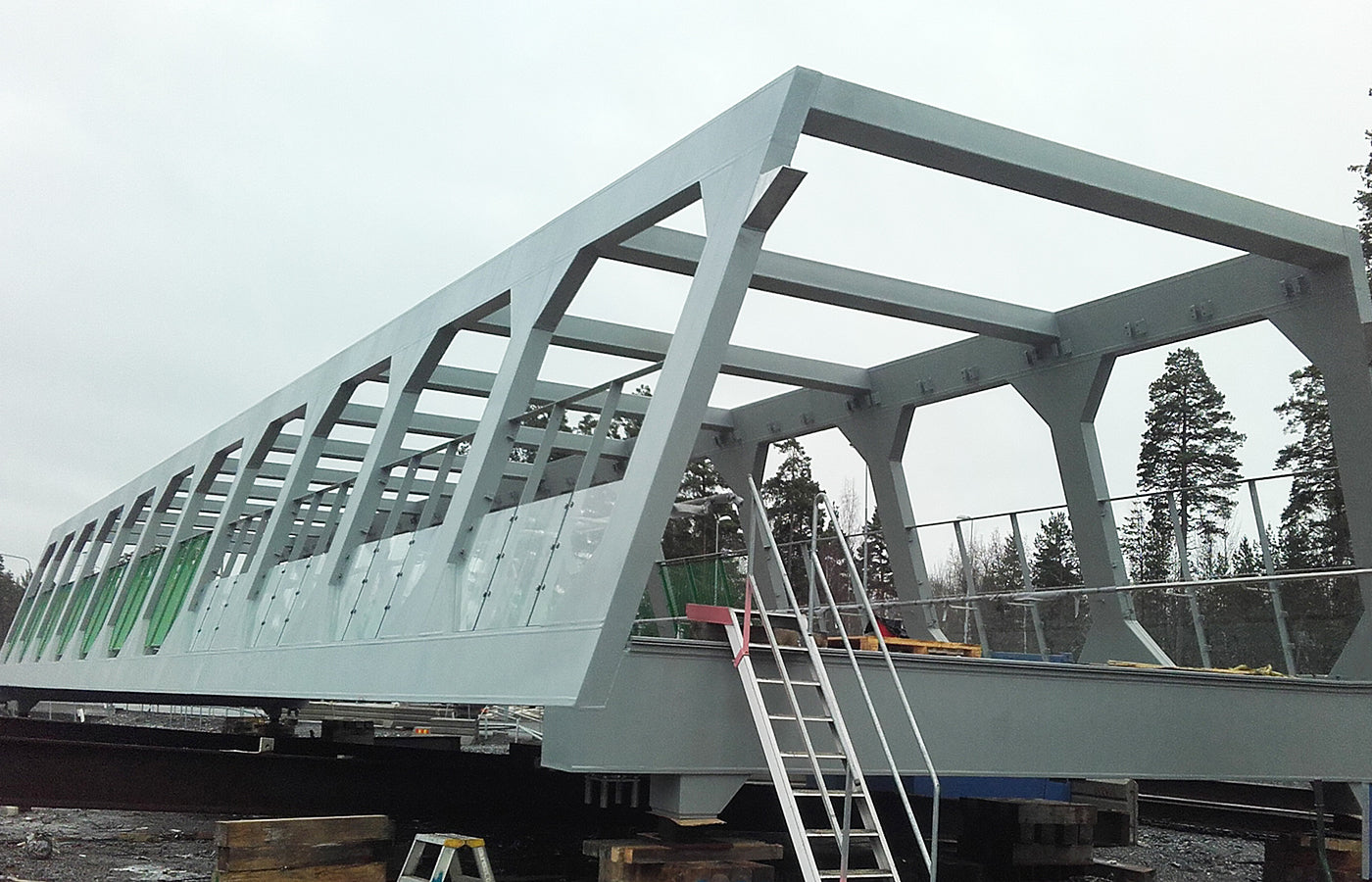

PONTI PASSEGGERI

Poiché l'intero lavoro di costruzione deve essere eseguito mentre il traffico sui binari è ancora in corso, è necessario che la maggior parte delle strutture possa essere completamente assemblata in prossimità dell'area dei binari e poi sollevata in posizione.

Gli installatori di Hammerglass installano tutti i pannelli mentre la struttura in acciaio è a terra e poi sollevano l'intera struttura in posizione. Questo tipo di sollevamento sarebbe quasi impossibile con il vetro comune, poiché i movimenti nella struttura complessiva causerebbero la rottura del vetro.

Tutti i vetri vengono misurati e realizzati singolarmente, in modo che l'installazione avvenga senza intoppi anche se la costruzione finale non corrisponde al 100% al disegno.

• Dischi realizzati su misura e singolarmente

• Può essere vetrato a terra e sollevato in posizione

• Riduce al minimo il tempo "senza correnti d'aria"

SCUDI PROTETTIVI PER FERROVIE

Una moderna struttura di protezione elettrica per coprire le linee aeree. Lo scudo protettivo elettrico è progettato per resistere ai carichi di neve e vento, nonché ai carichi di vento causati dal passaggio dei treni. Il progetto è conforme alle linee guida sulla sicurezza elettrica per le strutture di pensiline elettriche da installare sopra i binari ferroviari. La costruzione si integra nell'ambiente, formando al contempo una solida barriera contro i cavi sotto tensione.

• Vetro martellato da 12 mm, montato su un sistema di montanti angolari imbullonati al lato della trave del bordo del ponte
• Barriera solida contro i cavi sotto tensione
• Calcolo della resistenza tenendo conto dei carichi di neve e vento nonché dei carichi di vento dei treni
• Impermeabile e antimanomissione
• classe di esecuzione EXC2 o EXC3
• Soddisfa i requisiti per le barriere antirumore stabiliti dalla norma CE EN-14388

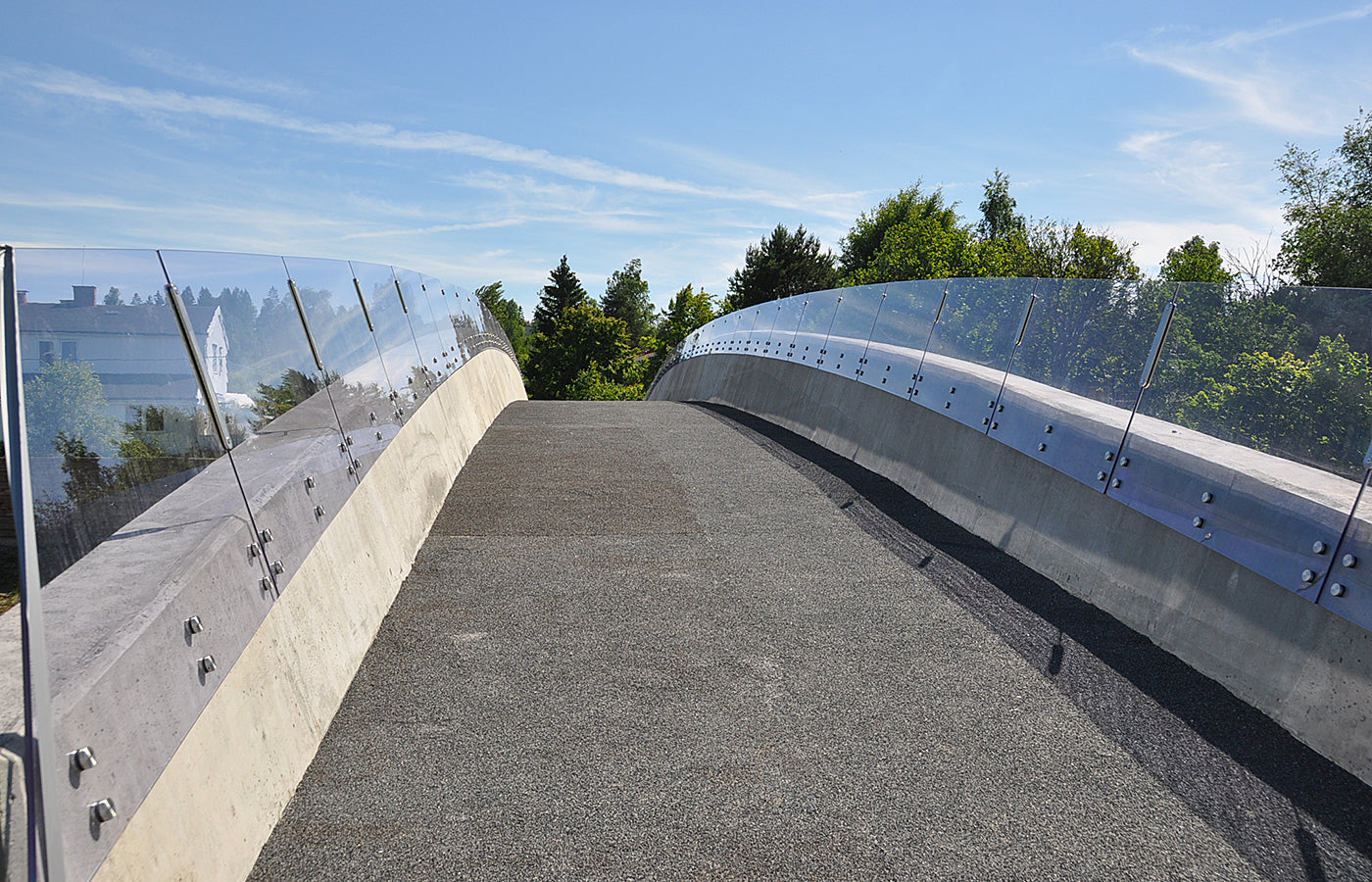

PONTE PEDONALE E CICLABILIARE

Soluzioni flessibili per ponti pedonali e ciclabili.Installazione su strutture esistenti o con sistema di fissaggio idoneo al progetto del ponte pedonale e ciclabile. I pannelli Hammerglass vengono realizzati singolarmente dopo l'assemblaggio della struttura di supporto. I vetri possono essere trasparenti, opalini, colorati o stampati e possono essere dotati di illuminazione a LED.

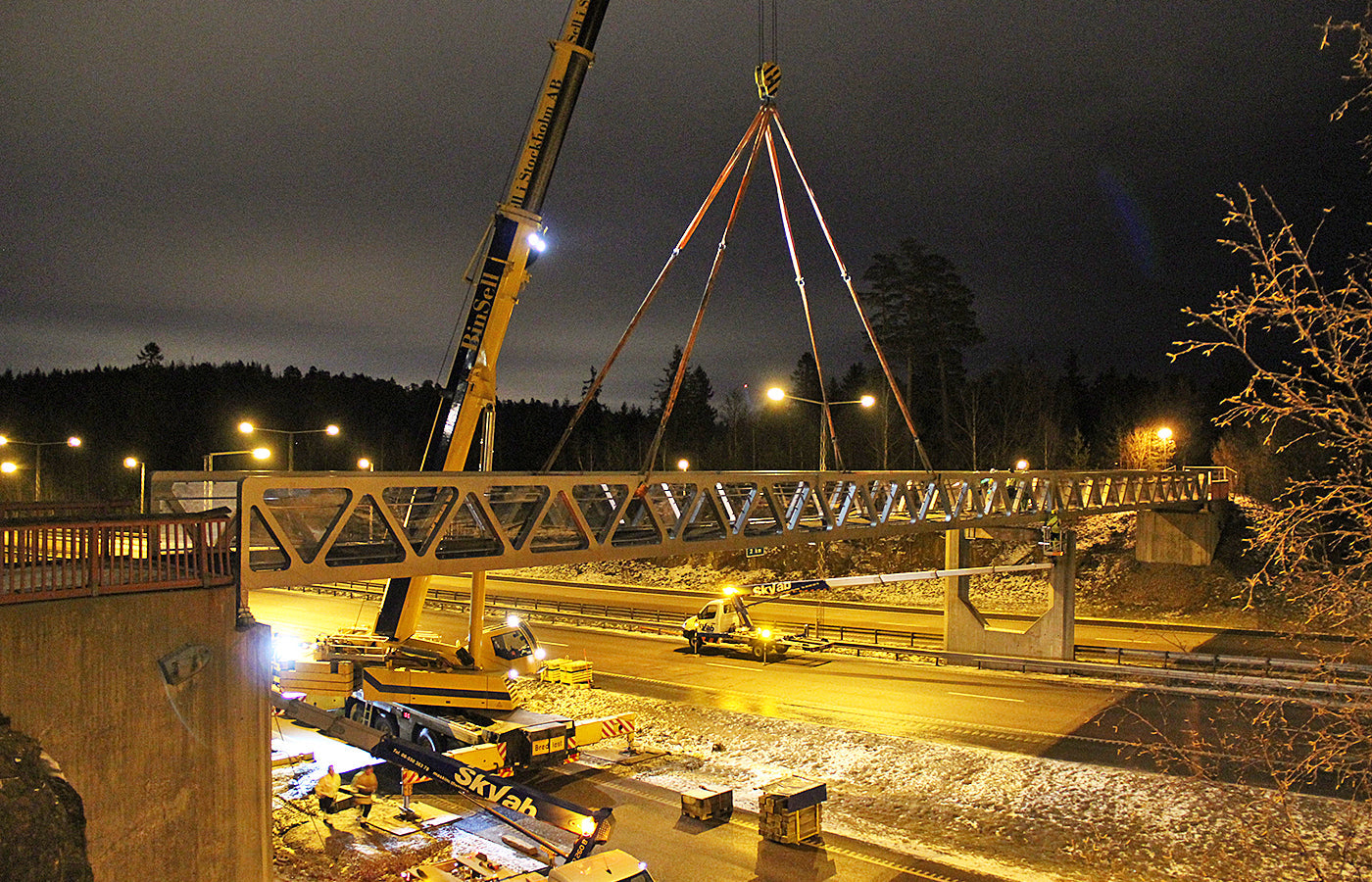

L'INTERO PONTE PUÒ ESSERE SOLLEVATO IN POSIZIONE

Per garantire che i pannelli si adattino perfettamente, tutte le misurazioni vengono effettuate dopo aver assemblato la struttura in acciaio del ponte. Tutti i pannelli Hammerglass possono quindi essere tagliati su misura in un trapezio parallelo per seguire con precisione i contorni del pavimento e dello skyline.

I pannelli Hammerglass vengono realizzati secondo le dimensioni esatte e assemblati in loco, direttamente in fabbrica o in cantiere. Una volta completato il montaggio, le singole parti del ponte, o l'intero ponte, vengono sollevate e posizionate tramite una gru. Anche se le strutture sono stabili, questo tipo di sollevamento sarebbe quasi impossibile con il vetro comune, poiché i movimenti della struttura complessiva causerebbero la rottura del vetro.

Grazie all'impiego di Hammerglass nella progettazione, il tempo necessario per chiudere la carreggiata o l'area dei binari per installare il ponte è ridotto al minimo.

SISTEMI DI FISSAGGIO PERSONALIZZATI

Hammerglass è lieta di partecipare attivamente alla fase di costruzione del ponte per garantirne il corretto fissaggio e dimensionamento.

Una volta completata la struttura di supporto, solitamente è possibile installare i pannelli Hammerglass direttamente su di essa. Se la struttura necessita di essere completata con dettagli di fissaggio, vi aiuteremo a sviluppare proposte adeguate.

Se il cliente desidera una soluzione personalizzata, i nostri progettisti mettono a disposizione la loro competenza per elaborare proposte creative, disegni di progettazione e calcoli di resistenza.

COLORE, STAMPA E ILLUMINAZIONE

La soluzione preferita per i ponti pedonali e ciclabili è un pannello in vetro martellato trasparente oppure opalino. Tuttavia, le possibilità di progettazione individuale sono pressoché illimitate in termini di design, colore e illuminazione.

• I pannelli possono essere serigrafati con stampe raster o motivi individuali per evitare collisioni con gli uccelli
• Il vetro martellato con serigrafia blu e illuminazione a LED crea un ponte che è trasparente durante il giorno ma si illumina di blu nell'oscurità della sera
• L'illuminazione a LED nel corrimano può essere orientata verso i pannelli Hammerglass per l'illuminazione notturna
• Il LED variabile crea effetti impressionanti
• Per serie più grandi, i pannelli Hammerglass possono essere forniti impregnati di colore

progettazione e assemblaggio

I pannelli Hammerglass sono flessibili e possono essere modellati per adattarsi ai profili curvi. L'ombrello può essere inclinato a qualsiasi angolazione desiderata, a seconda delle esigenze individuali in termini di riflessione del suono, riflessione della luce e accumulo di neve. Lo scarico dell'acqua può avvenire verso il ponte o sotto la barriera. Coinvolgici nelle tue considerazioni fin dalla fase di ideazione. I nostri progettisti realizzano disegni e suggeriscono soluzioni funzionali. Saremo lieti di fornirvi preventivi per progetti completi: Hammerglass su misura, pali, sistemi di fissaggio e montaggio.

• I pannelli vengono realizzati su misura dopo aver installato uno scheletro in acciaio o simile.
• Soluzioni pronte per il fissaggio e l'assemblaggio
• Chiara visuale dei dintorni
• 300 volte più resistente del vetro
• Metà del peso del vetro
• Manutenzione minima
